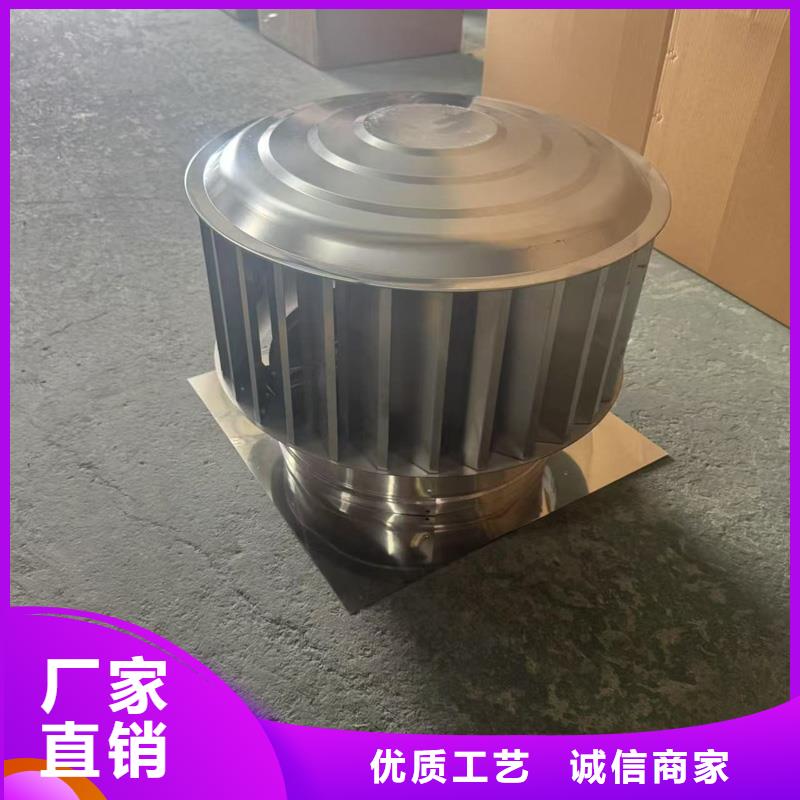

县F系列离心式风帽楼房排烟

衡阳衡山 2025百叶 A系列 无动力 排气道靠墙设置，如墙体为钢筋混凝土时，墙面可不做抹灰处理，但墙上孔洞应封堵，如墙体为砌体或轻质墙板时应对墙面做挂网抹灰处理，处理宽度宜大于排气道预留洞口尺寸100mm。 7.5L型排气道应安装在建筑的阴角处，安装之前应确保所在阴角的墙壁表面垂直、衡阳衡山附近平整，阴角处墙壁的耐火极限不应低于1.00h，安装之后排气道与墙壁的接缝处应抹灰并压入耐碱玻璃纤维网格布。 7.6 排气道应自下而上逐层安装。 7.7在施工过程中，为防止杂物掉入排气道内，应在排气道开口部位采取临时封盖措施。 7.8排气道安装就位后，施工单位应在排气道与楼板预留孔洞之间的缝隙处支撑楼板底模，用C20细石混凝土分两次将缝隙密封填实，并做好防水处理；同时在排气道外壁满挂玻璃纤维墙体网格布，与墙体搭接宽200mm，外抹M7.5水泥砂浆7.9排气道管壁的耐火极限不应低于1.0h，并符合现行 标准《建筑防火通用规范》GB55037的相关规定。7.10卫生间排气道与墙体连接部位的防水构造应符合相关标准的规定。

衡阳衡山 2025百叶 A系列 无动力 B系列排气道系统采用L型构件与墙体阴角共同组成排气道。根据采用的防火止回阀的类型不同，B型排气道系统可分为拔气系统和导流系统。 拔气系统由L型构件排气道、衡阳衡山本地具有变压拔气功能的防火止回阀拔气风帽、衡阳衡山附近吸油烟机或排气扇组成。开启吸油烟机或排气扇时，外气流进入阀内射流区，向上射流，对下端产生拔气；而排气道内气流进入阀内变压区，完成空气动力学伯努利方程所表述的流体内部动压与静压的转换在阀内实现，使进气口负压减小或产生正压拔气；在排气道出气口安装拔气风帽，自然风作用于射流板产生拔气。系统在外气流、衡阳衡山本地内气流、衡阳衡山本地自然风共同拔气作用下，系统达到排量大、衡阳衡山附近耗电少、衡阳衡山附近噪声小的运行目的。 导流系统由L型构件排气道、衡阳衡山具有导流功能的防火止回阀、衡阳衡山拔气风帽、衡阳衡山附近吸油烟机或排气扇组成。开启吸油烟机或排气扇时，外气流进入阀内，经导流装置向上排出，与排气道内气流方向一致，减小进气阻力；在排气道出气口处安装拔气风帽，自然风作用于射流板产生拔气，达到系统排气畅通目的。
